Вертикальные парогенераторы

Наряду с горизонтальными парогенераторами Компания АLBA предлагает широкую линейку парогенераторов вертикальной конструкции.  Сравнительно меньшие габаритные размеры вертикального парогенератора позволяют заказчику подобрать оптимальную модель парового  агрегата исходя из имеющихся производственных площадей и технологической необходимости конкретного предприятия.

Как и горизонтальные модели, вертикальные парогенераторы АLBA имеют высокий к.п.д. и обеспечивают экономичный качественный пар для нужд потребителей.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ВЕРТИКАЛЬНЫХ ПАРОГЕНЕРАТОРОВ АLBA.

  • безопасен, отсутствует опасность взрыва
  • компактен
  • простота в эксплуатации и обслуживании
  • экономичный расход топлива и подачи пара
  • высокий КПД эксплуатации (до 92-94%)
  • быстрота получения готового пара
  • качественный пар
  • автономная работа без присутствия оператора
  • экологичность
  • мобильность
  • модульная поставка парогенератора
  • «каскадное» соединение парогенераторов

СФЕРЫ ПРИМЕНЕНИЯ ВЕРИТИКАЛЬНЫХ ПАРОГЕНЕРАТОРОВ ALBA:
пищевая промышленность;
нефте-химическая промышленность;
производство гофрокартона и целлюлозно-бумажная промышленность;
швейная и текстильная промышленность;
разогрев вязких нефтепродуктов и химикатов при сливе и перекачке;
строительные работы, производство стройматериалов;
фармацевтическая и парфюмерно-косметическая промышленность;
отопление промышленных и бытовых объектов;
переработка сельхозпродукции и производство комбикормов;
банно-прачечные комплексы гостиниц, больниц, химчистки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

ВЕРТИКАЛЬНЫЕ ПАРОГЕНЕРАТОРЫ серия D04
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРОГЕНЕРАТОР D04-150 D04-350 D04-500 D04-750 D04-1000 D04-1500 D04-2000
ПРОИЗВОДИТЕЛЬНОСТЬ 150 кг/ч 350 кг/ч 500 кг/ч 750 кг/ч 1000 кг/ч 1500 кг/ч 2000 кг/ч
МАКС.ДАВЛЕНИЕ ПАРА 16 бар 16 бар 16 бар 16 бар 16 бар 16 бар 16 бар
ТЕПЛЛОВАЯ МОЩНОСТЬ 105квт 245квт 350квт 524квт 700квт 1048квт 1397квт
ОБЪЕМ ВОДЫ 13 лт 38 лт 38 лт 59 лт 87 лт 334 лт 334 лт
ПОВЕРХНОСТЬ НАГРЕВА 4,5м² 7,7м² 7,7м² 11м² 14,5м² 26м² 26м²
РАСХОД ГАЗА 10,9м³/ч 25,4м³/ч 36,2м³/ч 54,4м³/ч 72,5м³/ч 108,7м³/ч 144,9м³/ч
РАСХОД СЖИЖЕННОГО ГАЗА 8,2кг/ч 19,0кг/ч 27,2кг/ч 40,8кг/ч 54,4кг/ч 81,5кг/ч 108,7кг/ч
РАСХОД ДИЗТОПЛИВА 8,8 л/ч 20,5 л/ч 29,3 л/ч 44,0 л/ч 58,6 л/ч 87,9 л/ч 117,2 л/ч
НАПРЯЖЕНИЕ 400В 50гц 400В 50гц 400В 50гц 400В 50гц 400В 50гц 400В 50гц 400В 50гц
ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ 1,67 квт 2,42 квт 2,42 квт 3,37 квт 4,07 квт 6,57 квт 6,57 квт
УРОВЕНЬ ШУМА 70дб 70дб 70дб 72дб 75дб 77дб 78,5дб
ПОДВОД ГАЗ Ø 1″ 1 ¼» 1 ¼» 1 ½» 2″ 2″ 2″
ПОДВОД СЖИЖЕНЫЙ ГАЗ Ø 1 ¼» 1 ¼» 1 ¼» 2″ 2″ 2″
ПОДВОД ДИЗТОПЛИВО Ø ½» ½» ½» ½» ¾» 1″ 1″
ВЫХОД ПАРА Ø DN25 DN40 DN40 DN50 DN50 DN65 DN65
ПОДВОД ВОДЫ Ø 2XG1/2′ 2XG1/2′ 2XG1/2′ 2XG3/4′ 2XG3/4′ 2XG1 2XG1
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН Ø DN40 DN40 DN40 DN40 DN40 DN40 DN40
ВОЗВРАТ КОНДЕНСАТА Ø ½» ½» ½» ½» ½» ½» ½»

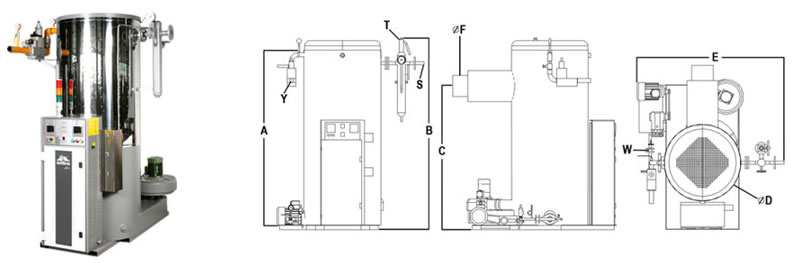

ГАБАРИТЫ ВЕРТИКАЛЬНОГО ПАРОГЕНЕРАТОРА – D04

Модель D04-150 D04-350 D04-500 D04-750 D04-1000 D04-1500 D04-2000
Производительность 150 кг/ч 350 кг/ч 500 кг/ч 750 кг/ч 1000 кг/ч 1500 кг/ч 2000 кг/ч
Высота выхода пара (A) 1275мм 1600мм 1600мм 1800мм 2050мм 2455мм 2455мм
Общая высота (B) 1490мм 1750мм 1750мм 1950мм 2050мм 2675мм 2675мм
Диаметр корпуса (C) 575мм 710мм 710мм 810мм 860мм 1100мм 1100мм
Ширина (D) 1200мм 1400мм 1400мм 1500мм 1650мм 1780мм 1780мм
Длина (E) 1450мм 1660мм 1660мм 1700мм 1700мм 2130мм 2130мм
Высота входа топлива (F) 1290мм 1550мм 1550мм 1640мм 1990мм 2275мм 2275мм
Диаметр дымовой трубы (G) 190мм 230мм 230мм 310мм 310мм 450мм 450мм
Уровень дымовой трубы (H) 1135мм 1400мм 1400мм 1560мм 1820мм 2050мм 2050мм
