Модульные парогенераторы

ПАРОГЕНЕРАТОРЫ ALBA В МОДУЛЬНОМ ИСПОЛНЕНИИ

ВАША КОТЕЛЬНАЯ ГОТОВА ЗА СЧИТАННЫЕ ЧАСЫ

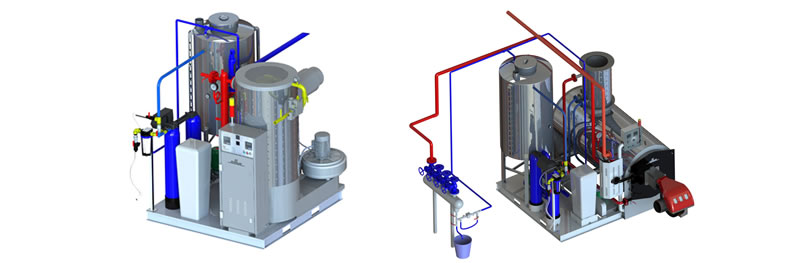

Если Вашему предприятию требуется в кратчайшие сроки смонтировать и запустить автономную паровую систему – Парогенераторная система ALBA в Модульном Исполнении является идеальным решением данной задачи. Система состоит из прямоточного парогенератора, системы подготовки воды, бака конденсата, дополнительного подпиточного насоса и системы обвода ‘by-pass’, смонтированных на платформе. Все элементы системы обвязаны и соединены между собой. Парогенераторная система в смонтированном виде поставляется на объект заказчика. После установки модульной системы на рабочем участке заказчику остается обеспечить подсоединение линий подвода газа или дизельного топлива, воды, электричества.

Возможна поставка модульной котельной с прямоточным парогенератором в вертикальном или горизонтальном исполнении.

Парогенератор может быть укомплектован газовой или дизельной или комбинированной (газ/дизтопливо) горелкой.

Ниже указаны габаритные размеры модульных установок с горизонтальными и вертикальными парогенераторами ALBA.

Производитель оставляет за собой право вносить изменения в окончательные размеры по причинам технического усовершенствования.

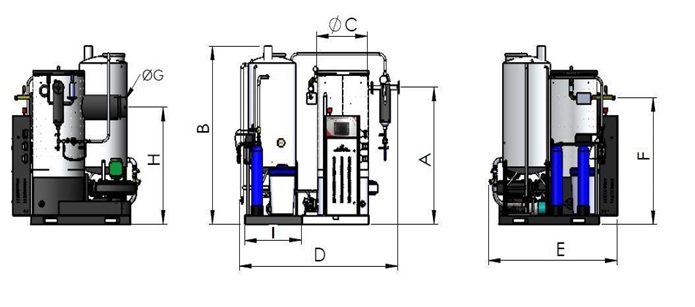

ГАБАРИТЫ ВЕРТИКАЛЬНОГО ПАРОГЕНЕРАТОРА В МОДУЛЕ

Модель D04-150 D04-350 D04-500 D04-750 D04-1000 D04-1500 D04-2000
Производительность 150 кг/ч 350 кг/ч 500 кг/ч 750 кг/ч 1000 кг/ч 1500 кг/ч 2000 кг/ч
Высота выхода пара (A) 1275мм 1600мм 1600мм 1800мм 2050мм 2455мм 2455мм
Общая высота (B) 1500мм 2200мм 2200мм 2300мм 2300мм 2450мм 2700мм
Диаметр корпуса (C) 575мм 710мм 710мм 810мм 860мм 1100мм 1100мм
Ширина (D) 2080мм 2200мм 2200мм 2300мм 2400мм 2800мм 2800мм
Глубина (E) 1560мм 1750мм 1750мм 1800мм 1800мм 2250мм 2250мм
Высота входа топлива (F) 1290мм 1550мм 1550мм 1640мм 1990мм 2275мм 2275мм
Диаметр дымовой трубы (G) 190мм 230мм 230мм 310мм 310мм 450мм 450мм
Уровень дымовой трубы (H) 1135мм 1400мм 1400мм 1560мм 1820мм 2050мм 2050мм
Ширина платформы (I) 890мм 890мм 890мм 950мм 950мм 1200мм 1200мм

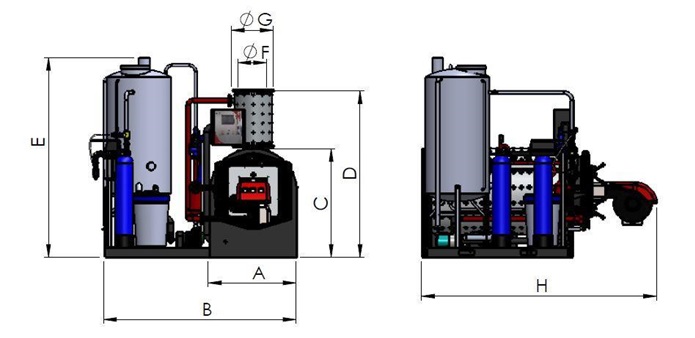

ГАБАРИТЫ ГОРИЗОНТАЛЬНОГО ПАРОГЕНЕРАТОРА В МОДУЛЕ

Модель D05-350 D05-500 D05-750 D05-1000 D05-1500 D05-2000
Производительность 350 кг/ч.
 500 кг/ч.
 750 кг/ч.
 1000 кг/ч.
 1500 кг/ч.
 2000 кг/ч.
Ширина парогенератора (A) 900мм 900мм 1100мм 1100мм 1200мм 1350мм
Общая ширина (B) 2150мм 2150мм 2500мм 2500мм 2850мм 2850мм
Высота корпуса (C) 1300мм 1300мм 1400мм 1400мм 1500мм 1500мм
Высота парогенератора (D) 2090мм 2090мм 2190мм 2190мм 2290мм 2290мм
Общая высота (E) 2250мм 2250мм 2350мм 2350мм 2450мм 2700мм
Диаметр дымовой трубы 365мм 365мм 365мм 365мм 445мм 445мм
Диаметр фланца дымовой трубы (G) 530мм 530мм 530мм 530мм 650мм 650мм
Общая длина (H) 2158мм 2158мм 2730мм 2990мм 3490мм 3490мм
